Rainage du papier: pourquoi les fibres cassent au pli

Les fibres de cellulose résistent, la couche d’encre ou de pelliculage se tend, puis la matière cède. Le résultat est immédiat: cassure visible, ligne blanche dans un aplat, bord irrégulier et couverture qui perd sa finition.

Le rainage du papier répond à ce problème en préparant la structure avant le pliage. Une pression mécanique forme une empreinte en creux, appelée gouttière, qui assouplit localement les fibres. Le pli suit alors une zone déjà fragilisée de manière contrôlée, au lieu de forcer toute l’épaisseur du support sur une arête trop brutale.

Ce détail de façonnage reste souvent traité trop tard, au moment de l’envoi du fichier à l’imprimeur. C’est une erreur de conception. Le rainage influence le choix du papier, le sens des fibres, la position des aplats et parfois même la construction graphique du document.

La mécanique du pli: pourquoi les fibres de cellulose se rompent

Le papier n’est pas une surface plane homogène. Il est constitué de fibres de cellulose entrelacées, comprimées et liées entre elles. Lorsqu’une feuille est pliée, les différentes couches ne subissent pas la même contrainte.

La partie extérieure du pli est étirée. La partie intérieure est comprimée. Entre les deux se trouve une zone neutre, où la déformation est moindre. Plus le papier est épais, plus la distance entre ces zones augmente et plus les contraintes deviennent fortes. Un papier fin peut absorber cette déformation sans dommage visible. Un papier cartonné ou couché y résiste moins facilement.

Le pliage direct impose une rupture localisée. Les fibres extérieures sont tirées jusqu’à leur limite mécanique. Certaines se séparent. D’autres se déplacent ou se déchirent. Sur un papier non imprimé, le défaut peut rester discret. Sur une surface imprimée, il devient immédiatement lisible.

La couche d’encre ne se comporte pas comme le papier. Elle adhère à la surface, mais elle ne suit pas nécessairement la déformation des fibres. Un aplat sombre ou saturé rend donc la cassure plus visible qu’un fond blanc ou faiblement encré. Lorsque le pli ouvre la couche imprimée, le blanc du papier apparaît sur la tranche.

Le pelliculage ajoute une contrainte supplémentaire. Ce film est moins souple que la feuille dans la zone où le pli est imposé. Sans préparation, il peut se fissurer ou se décoller localement. Le problème ne relève donc pas seulement de l’esthétique. Il concerne l’adhérence entre plusieurs matériaux qui ne réagissent pas de la même manière à la flexion.

Le rainage ne décore pas le pli. Il organise la déformation du papier pour éviter qu’elle ne se produise au mauvais endroit.

Rainage, pliage et perforation: trois opérations distinctes

Ces opérations sont parfois confondues dans les échanges de production. Elles n’ont pourtant pas la même fonction.

• Le rainage crée une empreinte mécanique dans le papier afin d’assouplir la ligne de pli.
• Le pliage déplace réellement une partie de la feuille autour de cette ligne préparée.
• La perforation fragilise la feuille selon une succession de découpes pour permettre une séparation ou une ouverture contrôlée.

Un document peut être rainé puis plié. Une carte à détacher peut être perforée sans être rainée. Une chemise épaisse peut cumuler plusieurs rainages, des découpes et des plis. Le fichier graphique doit donc décrire une construction physique, pas seulement une image à imprimer.

Ce qui casse réellement au moment du pli

La cassure ne vient pas d’un seul facteur. Elle apparaît lorsque plusieurs contraintes se combinent:

1. L’épaisseur du papier augmente. La feuille oppose davantage de résistance à la flexion.

2. Le grammage est élevé. Il constitue un indicateur utile, mais il ne décrit pas à lui seul le comportement du support.

3. Le papier est couché ou pelliculé. La surface imprimable devient moins tolérante à la déformation.

4. Un aplat recouvre la ligne de pli. La moindre ouverture laisse apparaître le support clair.

5. Le pli est placé à contre-fibres. La résistance mécanique est plus forte et la rupture plus probable.

6. La rainure est mal dimensionnée ou mal positionnée. La contrainte se déplace sur les bords de l’empreinte.

Le défaut visible peut donc être attribué à l’impression alors qu’il provient du façonnage. Une couleur correctement imprimée ne compense pas une ligne de pli mal préparée.

Le seuil critique: quand le grammage impose le rainage

Le grammage indique la masse du papier par mètre carré. Il donne une première indication sur la rigidité, mais ne suffit pas à prévoir seul le risque de cassure. Deux papiers de même grammage peuvent réagir différemment selon leur composition, leur épaisseur, leur sens des fibres, leur couchage et leur taux d’humidité.

En pratique, le rainage devient généralement recommandé à partir d’environ 150 à 180 g/m². À ce niveau, le pliage direct commence à produire des défauts visibles sur de nombreux supports, surtout lorsque la feuille est fortement imprimée ou recouverte d’un pelliculage.

Ce seuil n’est pas une frontière mécanique universelle. Il sert de signal de production. En dessous, l’absence de rainage peut rester acceptable dans certains cas. Au-dessus, elle doit être considérée comme un risque à traiter, et non comme une économie automatique.

La nature du support reste déterminante. Un papier de création à fibres ouvertes peut se comporter autrement qu’un couché très lisse. Un carton compact peut exiger une préparation plus marquée qu’un papier moins dense au même grammage. Le façonnier ajuste donc l’outil et la pression en fonction de la feuille réelle, pas uniquement de la valeur inscrite sur le devis.

Quand faire un rainage?

Le rainage doit être envisagé dans plusieurs situations concrètes:

• pour une carte de vœux ou une invitation imprimée sur un support épais;
• pour un dépliant dont les volets doivent se fermer proprement;
• pour une chemise à rabats, dont les plis subissent des ouvertures répétées;
• pour une couverture de brochure ou de livret en papier fort;
• pour une carte de visite pliée avec impression sur toute la surface;
• pour un packaging imprimé dont les lignes de montage doivent rester stables;
• pour tout support pelliculé qui comporte un pli visible.

La question n’est pas seulement de savoir si le document doit être plié. Il faut mesurer la combinaison entre l’épaisseur, la fréquence d’utilisation, la présence d’encre sur le pli et le niveau d’exigence visuelle.

Un flyer en papier épais, plié une seule fois et imprimé avec une grande zone blanche, peut masquer une petite irrégularité. Une chemise de présentation sombre, manipulée souvent, ne bénéficiera pas de cette tolérance. Le même grammage ne conduit donc pas nécessairement au même traitement.

À partir de 150 à 180 g/m², le grammage ne donne plus une réponse. Il déclenche une analyse de façonnage.

L’art de la gouttière: construire une ligne de pli contrôlée

Le rainage applique une pression sur la feuille pour créer une gouttière. Cette empreinte ne découpe pas le papier. Elle comprime et assouplit la structure fibreuse le long de la ligne de pliage.

La largeur et la profondeur de la rainure doivent correspondre à l’épaisseur et à la résistance du papier. Une empreinte trop faible ne réduit pas suffisamment la contrainte. Une pression excessive peut marquer la surface, déformer le support ou créer un pli instable. Le réglage dépend de la machine, de l’outil, du matériau et du type de pli.

Il faut également distinguer la trace visible sur le recto de la géométrie réelle de l’outil. Le rainage forme un relief complémentaire: un côté est marqué en creux, l’autre reçoit un bourrelet en relief. Lors du pliage, ce bourrelet doit être orienté vers l’extérieur du pli. Cette orientation permet de placer la fibre et la matière dans la configuration prévue par le façonnage.

Un document peut être correctement positionné dans le fichier et mal plié en production si l’orientation du rainage n’a pas été clarifiée. La ligne existe, mais la feuille est rabattue du mauvais côté. Le résultat peut alors présenter une cassure, une tension de surface ou une forme qui ne correspond pas à la construction attendue.

Le rainage simple et le rainage multiple

Sur un support relativement épais, un seul rainage peut suffire. Lorsque l’épaisseur augmente, la déformation doit être répartie sur une zone plus large. Le rainage multiple crée alors plusieurs lignes proches, au lieu de concentrer toute la contrainte sur une seule empreinte.

Cette solution est notamment utilisée pour des chemises à rabats ou des supports cartonnés. Une épaisseur d’environ 600 g/m² peut rendre nécessaire un traitement plus complexe, selon la composition du carton et le type de pli. Pour une chemise à rabats, un double rainage peut être prévu sur une zone d’environ 5 mm afin d’accompagner l’épaisseur de la matière lors de la fermeture.

Ces valeurs ne doivent pas être transformées en recette universelle. La distance entre les lignes dépend de l’épaisseur réelle, du rayon de pli recherché et du fonctionnement du support. Une couverture souple et une chemise rigide ne demandent pas le même comportement mécanique, même si elles sont toutes deux pliées.

Le pli doit être prévu dans la grille

La ligne de rainage n’est pas une correction appliquée après la mise en page. Elle doit être intégrée à la construction du document.

Sur un dépliant, chaque volet possède une largeur réelle. Les panneaux qui rentrent à l’intérieur peuvent nécessiter une largeur légèrement différente pour éviter que les bords ne se repoussent au moment de la fermeture. Sur une chemise, la position du rabat détermine la surface utile, la zone de collage et la lecture du logo. Sur une carte pliée, la couverture, le dos et l’intérieur doivent être alignés avec la géométrie du pli.

La grille modulaire doit donc intégrer les lignes de façonnage dès le début. Les textes, filets, pictogrammes et logos ne doivent pas être placés au hasard par rapport à ces lignes. Une règle simple s’applique: plus l’élément est fin et contrasté, plus son voisinage immédiat avec le pli devient risqué.

Préserver l’esthétique: aplats, typographie et pelliculage

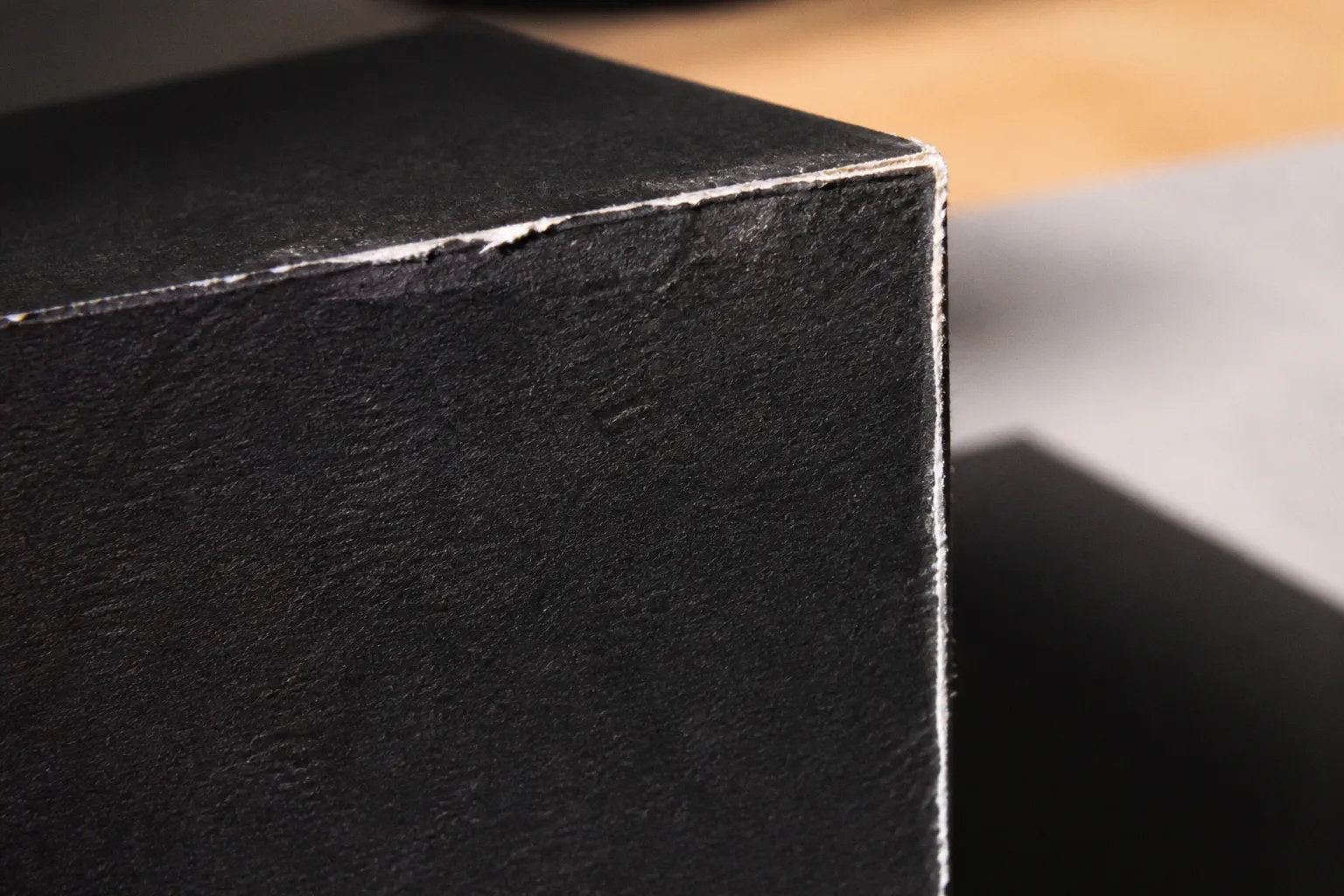

La cassure du papier se remarque d’abord sur les aplats. Un fond noir, bleu dense ou rouge soutenu expose immédiatement la ligne blanche créée par l’ouverture de la couche d’encre. Les grandes surfaces uniformes ne laissent aucun défaut se dissimuler dans une texture ou une variation de ton.

Le problème concerne aussi les filets, les lettres fines et les logos. Un signe typographique placé exactement sur une ligne de pli peut être interrompu, désaxé ou visuellement épaissi par la déformation. Le crénage et la hiérarchie visuelle ne suffisent plus à garantir la lisibilité: la matière intervient dans le dessin.

Éloigner les éléments sensibles

Il n’existe pas de distance unique valable pour tous les supports. La marge de sécurité dépend de l’épaisseur, du type de pli, de la précision de la machine et de la tolérance visuelle du projet. En revanche, certains placements sont objectivement plus exposés:

• un filet très fin qui suit la ligne de pli;
• une petite capitale ou un corps réduit traversé par le rainage;
• un logo centré sur une cassure;
• une réserve blanche entourée d’un aplat foncé;
• une image dont un visage ou un détail important tombe sur le pli;
• une zone de pelliculage sélectif positionnée sans tenir compte de la déformation.

Le document doit être analysé comme un objet déplié et plié. En planche à plat, la composition peut sembler parfaitement centrée. Une fois fermée, le rainage peut déplacer visuellement un bloc ou modifier la relation entre la couverture et le dos.

L’aplat de couleur est le test le plus sévère

Un aplat imprimé sur la zone du pli ne pardonne pas. Lors d’un pliage direct, la couleur peut perdre son adhérence sur la tranche de la cassure. Une ligne blanche apparaît alors par manque de continuité de la couche imprimée.

Le rainage réduit ce risque en préparant les fibres et en limitant la rupture brutale. Il ne rend pas pour autant le support invulnérable. Un mauvais sens de pli, une pression mal réglée ou une finition trop rigide peuvent encore dégrader la surface.

La conception graphique doit donc éviter de placer systématiquement les aplats les plus sensibles sur les plis. Lorsque cette composition est nécessaire, le façonnage doit être traité comme une partie du projet, au même niveau que le profil colorimétrique ou la résolution des images.

Le pelliculage modifie la lecture du défaut

Le pelliculage mat, brillant ou soft touch ajoute une couche qui accompagne difficilement une déformation très serrée. Plus la finition est rigide par rapport au papier, plus la ligne de pli doit être préparée proprement. Le défaut ne se limite pas à une fissure: il peut prendre la forme d’un blanchiment, d’un décollement ou d’une rupture de surface.

L’ordre des opérations compte également. Le rainage est généralement réalisé sur la feuille imprimée et finie, mais les conditions exactes dépendent du procédé retenu. Il faut donc communiquer le type de pelliculage au façonnier avant la fabrication. Un fichier qui indique seulement les traits de coupe ne décrit pas les contraintes de la matière.

Sens des fibres et contraintes mécaniques

Le papier possède un sens privilégié, appelé sens des fibres ou sens de fabrication. Les fibres s’orientent majoritairement dans la direction de production de la feuille. Elles ne réagissent pas de manière identique dans toutes les directions.

Le pliage parallèle au sens des fibres demande généralement moins d’effort. Le pli est plus régulier et les risques de cassure diminuent. À l’inverse, un pli perpendiculaire ou oblique rencontre une résistance plus forte. Cette différence devient visible sur les papiers épais, couchés ou fortement imprimés.

Le sens des fibres doit être connu avant de verrouiller le format. Il influence:

• l’orientation de la feuille dans la machine;
• la position des plis principaux;
• la stabilité dimensionnelle du support;
• la netteté des bords après pliage;
• la possibilité d’obtenir une couverture qui reste plane;
• la résistance d’une chemise ou d’un packaging lors des manipulations.

Un format imposé peut parfois empêcher de placer tous les plis dans la direction idéale. Dans ce cas, le rainage compense une partie de la résistance, mais il ne supprime pas la contrainte structurelle. La décision doit être prise en amont, avec le papier choisi et le plan de coupe.

Les bons réflexes au moment de préparer un fichier

La préparation technique doit rester lisible pour l’imprimeur. Les lignes de rainage ne doivent pas être confondues avec les traits de coupe, les fonds perdus ou les repères de couleur.

Une méthode de travail robuste consiste à:

1. Définir la construction finale. Le document est-il plié en deux, en accordéon, en portefeuille ou monté en chemise?

2. Identifier les lignes de pli. Chaque rainage doit avoir une position précise dans le format ouvert.

3. Choisir le papier avant de finaliser la grille. Le grammage, l’épaisseur et le sens des fibres modifient la géométrie.

4. Signaler les finitions. Pelliculage, vernis ou autre traitement de surface changent le comportement de la couche imprimée.

5. Éloigner les éléments fragiles. Les textes fins, filets et détails importants ne doivent pas dépendre d’un alignement parfait sur le pli.

6. Demander un contrôle de façonnage. Un prototype ou un test de pli permet de vérifier la fermeture, l’orientation du bourrelet et la position des panneaux.

7. Contrôler le document à plat et fermé. La hiérarchie visuelle doit fonctionner dans les deux états.

Le fichier de production doit aussi indiquer clairement le sens de lecture et le sens de pli. Une ligne de rainage sans indication complémentaire laisse une ambiguïté opérationnelle. Dans un document à plusieurs volets, cette ambiguïté peut inverser une couverture, déplacer un rabat ou retourner une face imprimée.

Ce que le rainage ne corrige pas

Le rainage réduit la tension au pli. Il ne corrige pas une mauvaise architecture éditoriale, un papier inadapté ou une imposition incorrecte.

Il ne peut pas résoudre:

• un panneau trop large qui force la fermeture;
• un support dont le sens des fibres contrarie tous les plis;
• une couche de finition incompatible avec le rayon de pli;
• une impression trop proche d’une ligne de façonnage;
• un rainage placé du mauvais côté;
• un pliage réalisé avec une pression ou une orientation incorrecte;
• une erreur de repérage entre le fichier et le support imprimé.

Il faut aussi distinguer le défaut de rainage de celui de l’impression. Une ligne blanche régulière exactement sur le pli indique souvent une rupture de surface. Une variation de couleur décalée par rapport à cette ligne peut relever du repérage ou de la couverture d’encre. Le diagnostic n’est pas le même, et la correction non plus.

Comment arbitrer entre papier, finition et pli

Le choix du support doit suivre la fonction du document. Pour un dépliant fréquemment manipulé, la tenue du pli et la résistance de la surface priment. Pour une carte de visite pliée, la netteté de la ligne et la stabilité de la couverture dominent. Pour une affiche pliée destinée au transport, la priorité peut être donnée à la protection de l’image et à la limitation des craquelures.

Un support moins épais peut parfois produire un résultat plus propre qu’un carton rigide mal préparé. À l’inverse, un papier épais bien rainé peut donner une construction beaucoup plus stable qu’un support intermédiaire plié directement. Le grammage ne doit donc pas être utilisé comme unique indice de qualité.

La bonne décision articule quatre paramètres:

• la structure fibreuse du papier;
• la direction des plis;
• la couverture imprimée et les finitions;
• la fréquence et le sens des manipulations.

La recherche d’un rendu compact ou premium ne justifie pas automatiquement un grammage supérieur. Si le document doit être plié, la rigidité supplémentaire a un coût mécanique. Il faut alors prévoir le rainage, adapter les panneaux et vérifier la tenue du support après fabrication.

Verdict: le rainage est une décision de conception, pas une option de finition

La cassure au pli apparaît lorsque le papier est contraint au-delà de ce que ses fibres et sa surface imprimée peuvent absorber. Le rainage déplace cette contrainte vers une gouttière préparée. Il assouplit la structure, protège mieux les aplats et rend le pli plus prévisible.

À partir de 150 à 180 g/m², l’absence de rainage devient un choix qui doit être justifié par le support et l’usage. Au-delà, surtout avec un aplat dense, un pelliculage ou une construction cartonnée, le pliage direct expose le document à une dégradation visible. Le sens des fibres doit être aligné avec les plis dès que le format le permet. Le bourrelet du rainage doit ensuite être orienté vers l’extérieur du pli, et le fichier doit traduire clairement cette géométrie.

Le verdict est simple: un pli propre ne se rattrape pas avec une meilleure couleur ou une mise en page plus élégante. Il se construit avec le bon papier, la bonne orientation et une ligne de rainage dimensionnée pour la matière. Ici, la finition n’est pas ajoutée au design. Elle en constitue la structure physique.
