Trame d'imprimerie: la physique des points

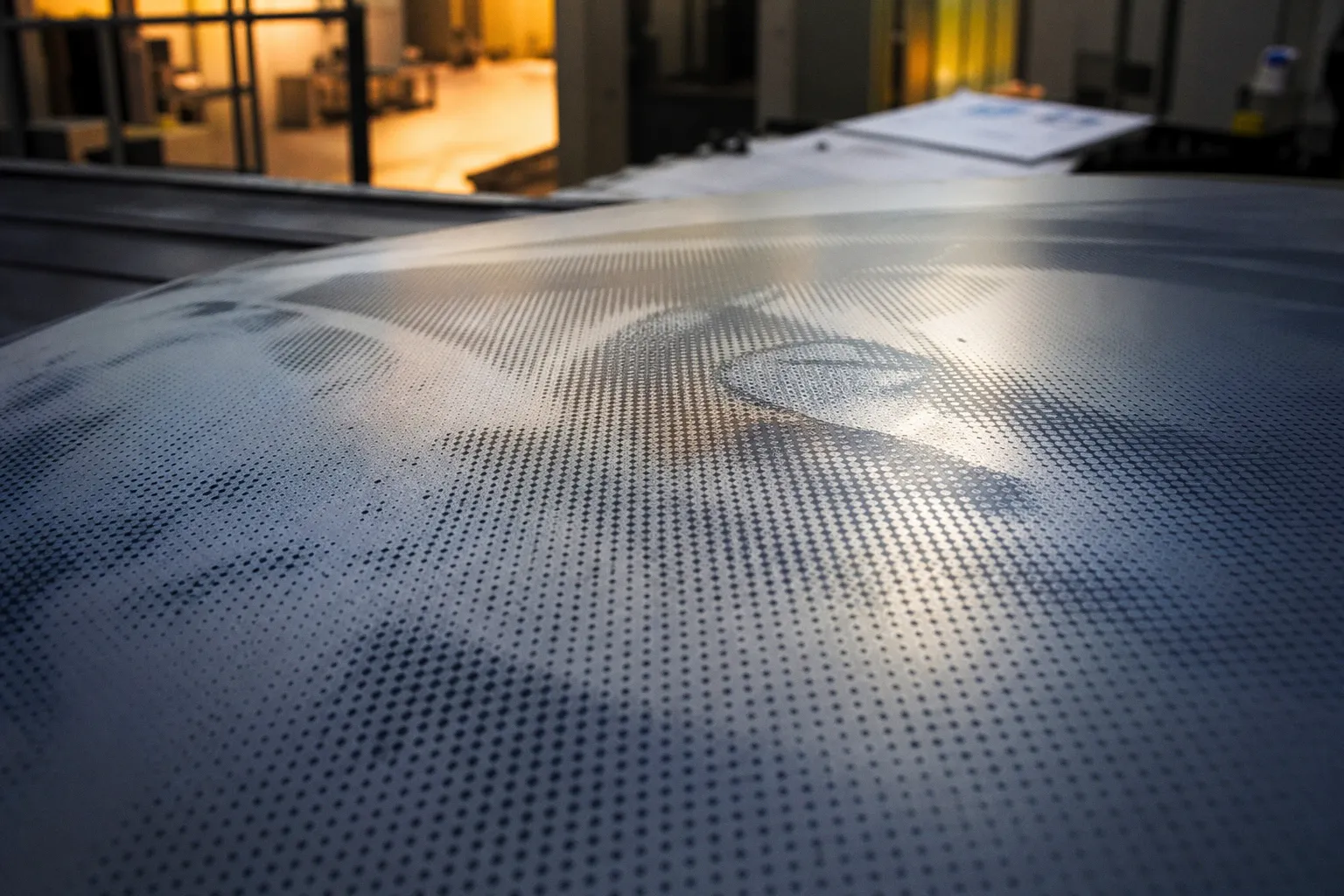

Rapproche-t-on la page, ou utilise-t-on une loupe, que l'illusion s'effondre: un quadrillage ordonné de points émerge, de taille variable, séparés par des espaces de papier nu. L'image imprimée n'est pas continue: elle est une distribution discrète d'encre sur un support. Le mécanisme qui opère cette transformation porte un nom: la trame de demi-teintes.

Cette trame n'existe pas dans l'image source. Elle est générée au moment de la sortie, par le processeur raster (RIP) du périphérique d'impression, selon des paramètres dictés par la presse, le support et la chaîne graphique. Comprendre ce mécanisme est une condition nécessaire pour quiconque prétend piloter la qualité visuelle d'un imprimé, de la carte de visite à l'affiche culturelle.

La mécanique optique: transformer le continu en points

Le principe repose sur une illusion optique documentée par les sciences de la vision: à une distance suffisante, l'œil humain ne distingue plus les points individuels et les fusionne en une valeur grise perçue. Un quadrillage régulier de points noirs de taille variable sur fond blanc produit donc, vu de loin, une plage tonale continue allant du blanc (point fin ou absent) au noir (points qui se touchent et couvrent toute la cellule).

Le paramètre variable est la taille des points — leur surface sur le papier — tandis que leur espacement reste fixe. Cet espacement constitue la fréquence de la trame, mesurée en lignes par pouce (lpp en français, lpi en anglais). Une fréquence élevée produit des points serrés, fins; une fréquence basse produit des points grossiers, visibles à distance.

Trois paramètres structurels définissent une trame:

• la fréquence (lpi), soit la densité du quadrillage;
• la forme du point, qui peut être rond, carré, ovale ou elliptique;
• l'angle, soit l'orientation des lignes de la trame par rapport à la page.

Ces paramètres ne relèvent pas du choix esthétique du graphiste au sens strict. Ce sont des contraintes techniques imposées par le procédé d'impression, le papier et la distance de lecture prévue.

La résolution de l'image: un rapport à calibrer avec la trame

Une erreur fréquente consiste à croire que la résolution de l'image source (en ppi, pixels par pouce) suffit à garantir la finesse de l'impression. C'est faux. La résolution de l'image doit être calibrée en fonction de la fréquence de trame utilisée par le périphérique de sortie.

La règle technique généralement admise: la résolution de l'image doit atteindre 1,5 à 2 fois la fréquence de trame. Une trame à 150 lpi appelle donc une image entre 225 et 300 ppi. En deçà, la pixellisation devient perceptible et compromet la fusion optique. Au-delà, les données supplémentaires n'améliorent pas le rendu imprimé — le périphérique de sortie ne peut de toute façon pas les reproduire.

Une image à 300 ppi ne garantit pas seule une impression de qualité: sa résolution doit être cohérente avec la fréquence de trame réellement appliquée par la presse.

LPI, PPI et DPI: trois unités, trois objets

La confusion entre ces trois unités est l'une des erreurs les plus persistantes de la chaîne graphique. Elles mesurent trois réalités distinctes.

Le ppi décrit l'image numérique: combien de pixels composent un pouce du fichier source. Le dpi décrit l'imprimante: combien de dépôts d'encre microscopiques le périphérique peut produire par pouce. Le lpi décrit la trame: combien de rangées de points composent la plage tonale simulée.

Ces trois valeurs interagissent mais ne se substituent pas. Une imprimante à 2 880 dpi ne produit pas une trame à 2 880 lpi. La plupart des imprimantes à jet d'encre fonctionnent en mode stochastique ou micro-gouttes, et non en trame de demi-teintes classique. Le dpi mesure la finesse du dépôt d'encre, pas la structure visible de la trame.

Adapter la fréquence au support et à la distance de lecture

Le choix du lpi dépend de l'objet imprimé et de ses conditions de consultation. Les journaux, lus rapidement de près sur un papier absorbant, utilisent des trames grossières — typiquement entre 60 et 85 lpi. Les magazines et les productions éditoriales soignées utilisent des trames plus fines, autour de 150 lpi, pour des demi-teintes plus lisses.

Les affiches culturelles, les cartes de visite, les flyers événementiels n'appartiennent pas à une catégorie unique. La fréquence optimale dépend:

• du procédé d'impression (offset, sérigraphie, numérique, flexographie);
• du papier (couché, non couché, texturé, de création);
• de la distance de lecture (une affiche se parcourt à quelques mètres, une carte de visite à trente centimètres);
• de la tolérance de linéature acceptée par le presse.

Aucune fréquence unique ne s'impose. La décision relève du dialogue entre le graphiste et l'imprimeur, et doit être confirmée avant la production des fichiers définitifs.

La gestion des angles et le défi du moiré en quadrichromie

En impression couleur, l'image est décomposée en quatre séparations: cyan, magenta, jaune et noir. Chaque séparation possède sa propre trame. Lorsque ces quatre trames se superposent sur le papier, leurs interactions produisent un phénomène visuel: le moiré.

Le moiré n'est pas un défaut esthétique au sens strict. Il s'agit d'une interférence entre deux structures périodiques. Lorsque deux quadrillages de fréquence proche mais non identique se superposent, l'œil perçoit une troisième structure, souvent sous forme d'ondes ou de rosaces. Le moiré peut aussi provenir d'un re-tramage: une image contenant déjà une trame (un JPEG sauvegardé en basse qualité, un document scanné) interfère avec la trame appliquée ensuite par le RIP.

Pour limiter cette interférence, les presses appliquent des décalages angulaires aux quatre séparations. La convention normalisée est un écart d'environ 30° entre chaque couleur. La distribution typique est:

• Noir: 45°;
• Cyan: 15° (ou 75°);
• Magenta: 75° (ou 15°);
• Jaune: 0° (ou 90°).

Le jaune à 0° produit une rosace que l'œil tolère mieux qu'une structure chaotique. Le noir à 45° s'aligne sur l'axe de lecture et reste le moins perceptible. Ces angles ne sont pas universels: le RIP, le pilote ou l'imprimeur peuvent les redéfinir en fonction de la presse et du procédé. Le graphiste ne cherche pas à les imposer dans le fichier source; il fournit des fichiers propres et fait confiance à la calibration du prestataire.

Au-delà du moiré: la trame comme donnée physique

Le moiré n'est pas réductible à une erreur de conception graphique. C'est un phénomène d'interférence qui peut aussi survenir dans des conditions techniques correctes, dès lors qu'un fichier retraité ou recompressé entre dans la chaîne de production. La parade est structurelle: fournir des fichiers non compressés, en TIFF ou PDF/X-1a, sans trame pré-appliquée, et travailler dans l'espace colorimétrique de sortie dès la phase de conception.

L'impact du support et de l'augmentation de valeur tonale

La trame détermine la structure de l'image. Le support et l'encre déterminent son rendu visuel. Deux facteurs interviennent de manière décisive: l'absorption du papier et ce que la profession appelle aujourd'hui l'augmentation de valeur tonale (anciennement « dot gain »).

L'augmentation de valeur tonale désigne le phénomène par lequel un point imprimé occupe sur le papier une surface supérieure à sa taille théorique dans le fichier. L'encre s'étale légèrement dans les fibres du papier, en particulier sur les supports non couchés. Un point défini à 50 % de couverture dans le fichier peut s'imprimer à 55 ou 58 % selon le support et la presse.

Ce phénomène a des conséquences directes sur l'équilibre visuel de l'image:

• les ombres se ferment plus vite que prévu;
• les demi-teintes s'assombrissent;
• les couleurs glissent légèrement vers la saturation.

Pour compenser, les imprimeurs ajustent les courbes tonales des fichiers en amont de la forme imprimante. Le graphiste peut intégrer cette préoccupation en amont, en évitant les valeurs extrêmes dans les zones critiques: noirs profonds des textes subtils, teintes chair très claires dans les portraits, aplats colorés à la limite de la rupture.

La norme ISO 12647-1 comme cadre de référence

La norme ISO 12647-1, publiée en 2013, définit un cadre minimal de paramètres pour les impressions de production et les épreuves. Elle spécifie des valeurs de référence pour plusieurs paramètres — papier, encre, plage tonale, augmentation de valeur tonale — selon les conditions d'impression et le type de procédé considéré.

Cette norme n'est pas une contrainte imposée au graphiste. C'est un cadre de référence utilisé par les imprimeurs pour calibrer leurs machines et leurs épreuves. La connaître permet d'anticiper les écarts entre la visualisation écran et le rendu imprimé final.

Une épreuve certifiée ISO 12647-1 — un Contract Proof — offre une prévisualisation fiable du résultat attendu. Sans cette preuve contractuelle, le graphiste navigue à l'aveugle sur le rendu final.

Optimiser ses fichiers pour le flux de production

Le graphiste contrôle la qualité des fichiers sources. L'imprimeur contrôle la trame, les angles, la calibration. L'interface entre ces deux domaines est le format de fichier et sa préparation. Trois règles structurent une transmission fiable:

1. Travailler dans l'espace colorimétrique du procédé d'impression — CMJN ou Pantone — dès la phase de conception, et non en RGB avec conversion en fin de chaîne. Une conversion tardive produit des dérives colorimétriques non maîtrisées.

2. Fournir des fichiers en PDF/X-1a ou PDF/X-4, formats qui intègrent l'espace colorimétrique et figent les caractéristiques de l'image (mode colorimétrique, résolution, aplats), afin d'éviter toute dérive de traitement entre la conception et la sortie.

3. Calibrer la résolution de l'image en fonction de la fréquence de trame négociée avec l'imprimeur, et non selon une règle générique plaquée par défaut.

Le dialogue avec l'imprimeur n'est pas une étape finale. Il conditionne les paramètres techniques de l'ensemble de la production. Une affiche conçue à 300 ppi pour une trame à 85 lpi ne produira pas le rendu attendu si l'imprimeur ajuste la trame à 65 lpi pour des raisons techniques liées à son équipement.

La répartition effective des responsabilités techniques

Cette répartition n'est pas une délégation de responsabilité. C'est une division de compétences techniques. Le rôle du graphiste est de livrer des fichiers qui ne laissent aucune place à l'interprétation; le rôle de l'imprimeur est de produire un rendu fidèle à l'épreuve de référence.

La trame n'est pas un choix graphique. C'est un paramètre physique, négocié entre le fichier, la presse et le support.

Verdict: piloter la chaîne, pas le point

Maîtriser la trame commence par accepter qu'elle échappe au graphiste. La trame est produite par le périphérique de sortie de l'imprimeur, selon des paramètres que le graphiste ne contrôle pas directement. La marge d'action se situe en amont: qualité de l'image, espace colorimétrique, format de fichier, dialogue technique avec le prestataire.

Les confusions persistantes entre ppi, dpi et lpi, la croyance qu'une image à 300 ppi suffit à garantir la qualité d'impression, l'idée que les angles de trame se règlent dans le fichier source — toutes ces erreurs ont la même origine: l'assimilation de la trame à un choix graphique, alors qu'il s'agit d'une contrainte physique.

La trame n'est pas un geste artistique. C'est un protocole technique. La traiter comme tel est la condition d'un rendu imprimé maîtrisé, qu'il s'agisse d'une carte de visite, d'un flyer événementiel ou d'une affiche culturelle en sérigraphie sur papier de création.
